Technical Specifications
| Maschinenmodell | H3U | H30U | ||
| Höchstmasse von Werkstück | 200kg | 440kg | ||
| Maximaler Durchmesser von Werkstück | Φ1260mm | |||
| Abstand zwischen zwei Stützen | Mindestabstand | 70mm | ||
| Maximaler Abstand vom Antriebsflansch zum rechten Stützzentrum | 1560mm | |||
| Wellendurchmesserbereich | Standardtyp | Φ9~Φ70mm | Φ10~Φ80mm | |
| Matching | Φ140mm | Φ160mm | ||
| Abgleichgeschwindigkeit (Kardanantrieb) | 0 ~ 1250 R / min CVT | |||
| Motorleistung | 3kW(AC) | 4 kW(AC) | ||
| Gelenkwellendrehmoment | Beigelegt | 80N·m | 250N·m | |
| Matching | 30N·m | 80N·m | ||
| Maximale Anzeigeempfindlichkeit | CAB590 | 3g | 4.5g | |
| (beim Gleichgewicht Geschwindigkeit > 820r / min) | CAB690 | 1g | 1.5g | |
| Bettlänge | Standardbett | 2500 mm | ||
| Optionalbett | 1500 / 3000 mm | |||
| Grenzwert | Stützsteifigkeit GN2kg / min2 | 170×106 | ||
| Antriebsleistung Gd2n2(KGM2/min2) | 15.6×106 | 20.9×106 | ||
| Mindest erreichbare Restmenge Unwucht emar | 0,5 gmm/kg | |||
| Unwucht Reduktionsrate | 95% | |||
Anmerkung: Basierend auf den tatsächlichen Spezifikationen (kann nach Kundenanforderungen verhandelt werden)
Product Features
JIZHI Kardanantrieb Auswuchtmaschine ist besonders geeignet zur Gleichgewichtserkennung von medium-sized Motorrotor, Wasserpumpenrotor, Zentrifugenrotor, Mittelgebläserotor, medium-sized Werkzeugmaschinenspindelrotor, medium-sized Rotor der Brennkraftmaschine usw. Diese Maschine übernimmt die Kombination von Getriebedrehzahländerung und Wechselstrommotor und treibt die Werkstück durch Universalkupplung zu drehen. Es hat die Eigenschaften von hoher Präzision, hoher Effizienz, einfacher Bedienung, intuitiver Anzeige und starker human-computer Interaktionsfähigkeit.
ERZEUGNISSE:
01
Integraler H-shaped-Unterstützungsrahmen, leichte und zuverlässige Struktur, kleine Vibrationssystemdämpfung und gute Steifigkeit.
02
Jedes Zubehörteil übernimmt internationale und nationale well-known Markenprodukte, wie Getriebe, Wälzlager, low-voltage elektrische Komponenten usw.
03
Strenges und vollständiges Qualitätssystem, vollständige Technologie, Prüfmethoden und Konfiguration verschiedener Metallverarbeitungsanlagen zur Gewährleistung der Produktqualität.
04
Perfekte umfassende Support-Funktionen, können flexible und vielfältige Optionen bieten und bieten Ihnen die optimierteste Produktkonfiguration.

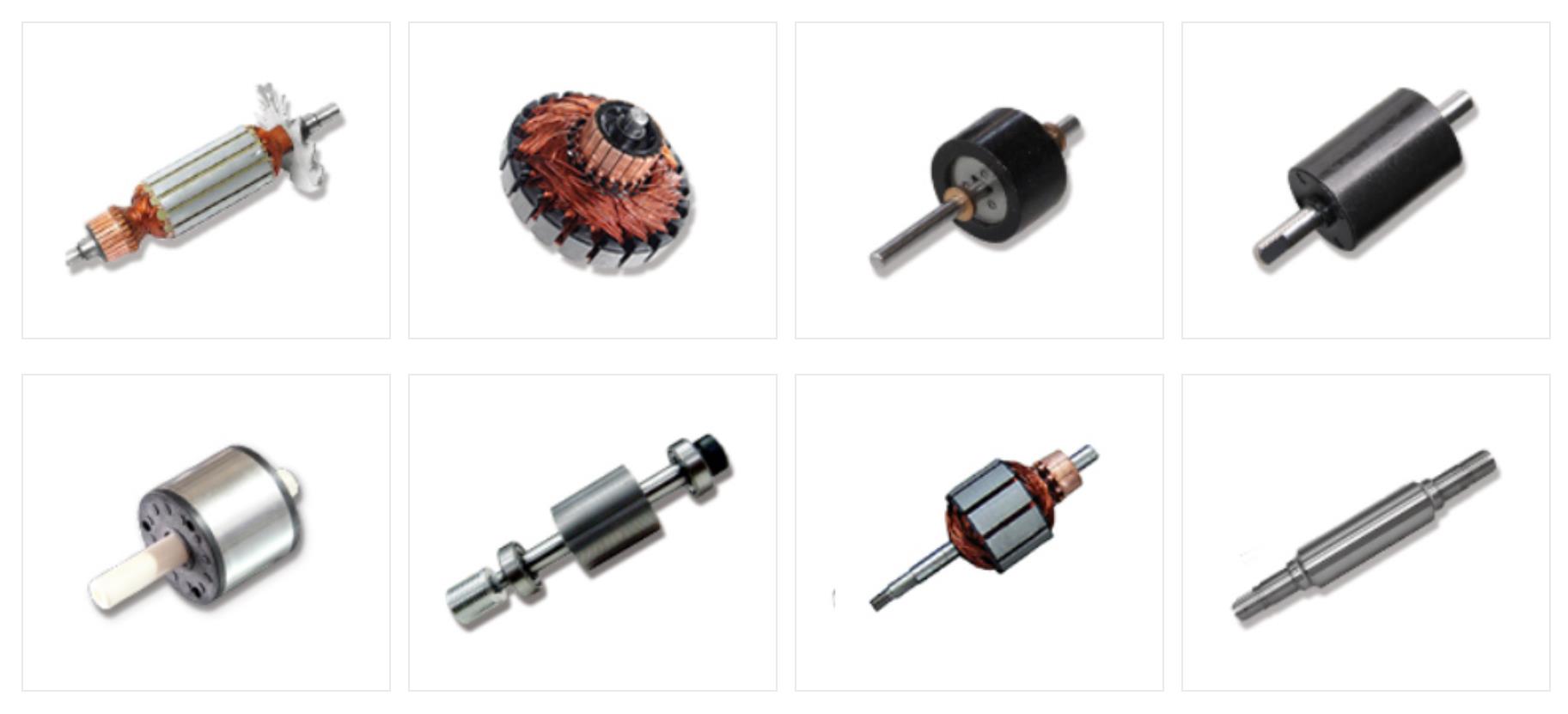

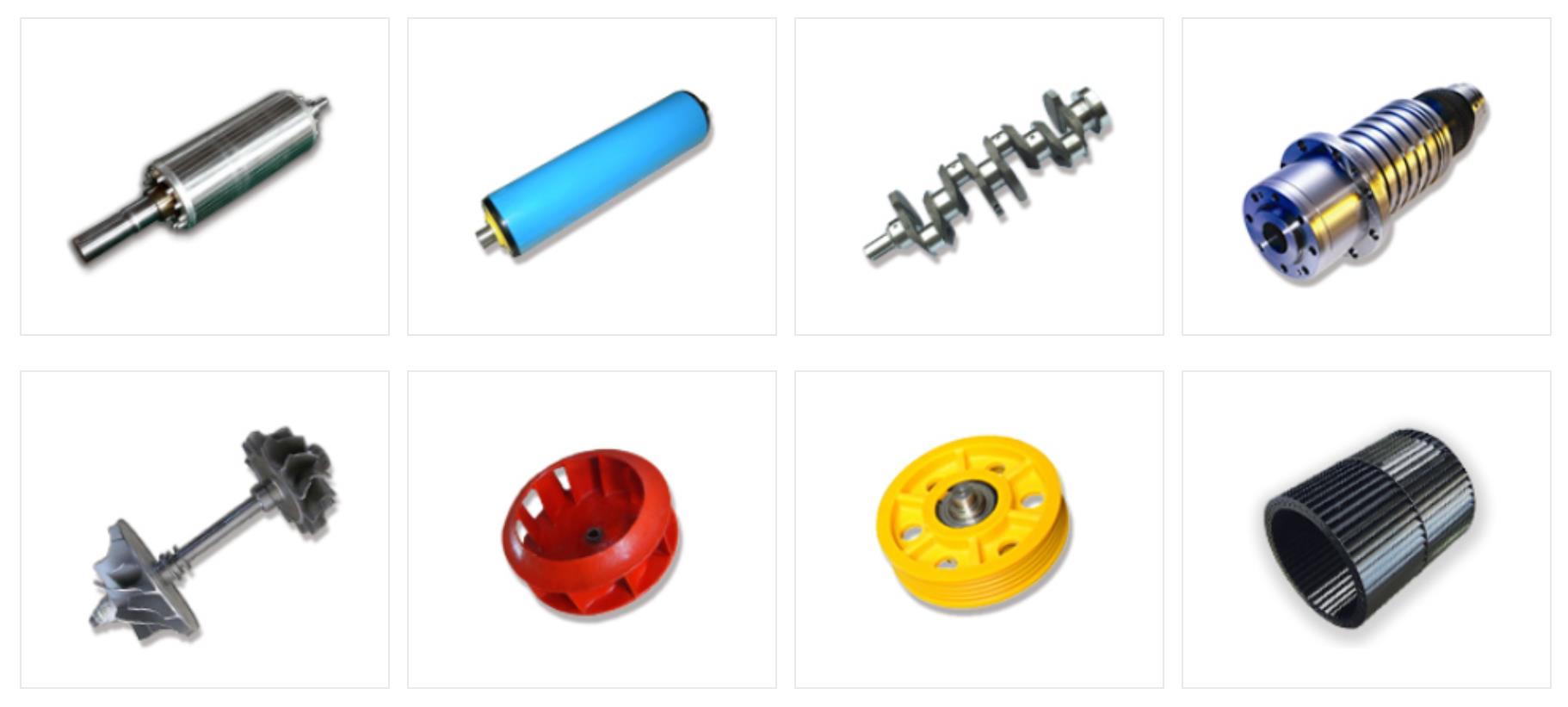

Probenrotor
Mini-Ringriemen Auswuchtmaschine Werkstück
Kleiner Ring treibt den Balancer Werkstück an
