Technical Specifications
| Nachine | Wuchtprüfautomat für Radnabe |
| Muster Nr. | T-l |
| Spezifikation der Hauptkomponenten | Zylinder: SMC Servomotor: Mitsubishi Sensor: KEYENCE, OMRON, CONTROLWAY Touchscreen: KEYENCE 10.4′ Steuerung PLC: KEYENCE KV-3000 Schrittmotor: Orientmotor |
| Einsatzbereich des Rotors | 12-22 Zoll Rad aus Aluminiumlegierung |
| Gewicht ≤ ZXQ0QX | |
| Durchmesser des Innenlochs: Φ54-106mm | |
| Stromversorgung | AC380V |
| Luftzufuhr | 0,4 ~ 0,6 Mpa |
| Run-out Prüfgeschwindigkeit | 60 oder 100Mpa |
| Abgleichprüfgeschwindigkeit | 500-900rpm |
| Run-out R&R der Drehlageprüfung | 0.03mm (für Standard Werkstück) |
| Run-out Winkelabweichung | 5° |
| Abwägung R&R der Drehlageprüfung | 2.0g (für Standard Werkstück) |
| Abgleichwinkelabweichung | 5° |
| Taktzeit | 12s |
| Volumen | 1850mm x 1600mm x 2550 mm |
| Leistung: | 3P 380V±10%; 50 ± 1Hz |
| Verbrauch: | 5.5KW |
| Volumen (W * D * H): | 1900*3200*2300 |
Product Features
- Mit Parameter Online-self-learning-Funktion, löst es die Schmerzpunkte des Vertrauens auf manuelle Erfahrung und starke Abhängigkeit von Geräten auf den Menschen, wirklich Automatisierung und Intelligenz zu erreichen;
- Das Gerät übernimmt die vollständige PLC-Steuerung, wodurch die in der Industrie kritisierte industrielle Computersteuerroute eliminiert und die Stabilität des Gerätesteuersystems gewährleistet wird;
- Um das Problem der unternormigen Ausrichtungsgenauigkeit zu lösen, werden high-precision Sensoren und Algorithmen verwendet, um eine Messgenauigkeit von bis zu 0.001mm zu erreichen;
- Es hat mehrere Funktionen und kann entsprechend den Kundenanforderungen mit einem kurzen Anpassungszyklus angepasst werden;
- Das System kann mehrere Produktmodelle speichern und einen Werkzeugwechsel mit einem Klick erzielen, was nur 10 Minuten dauert.
- mit historischer Rückverfolgbarkeitsfunktion, ausgestattet mit einer 16-GB-Speicherkarte zum Speichern von Verarbeitungsinformationen und reservierter Kommunikationsschnittstelle mit dem oberen Computer;
- Es kann mit automatischem Be- und Entladen gekoppelt werden, ohne dass eine manuelle Überwachung erforderlich ist.
Anwendungsbereiche

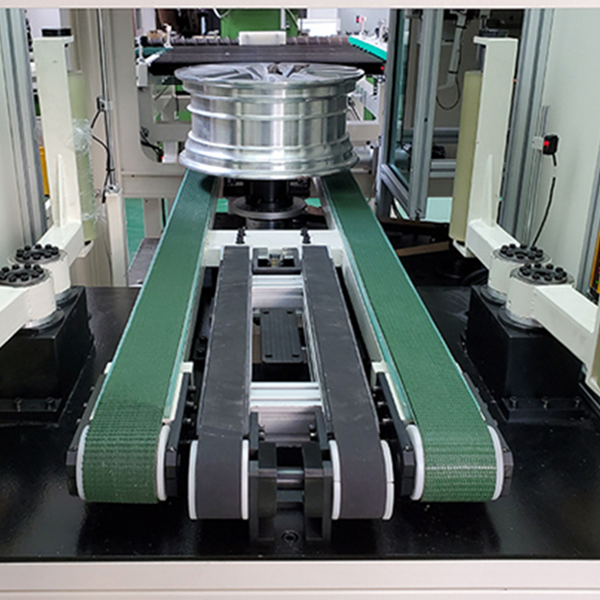

Es ist speziell für die vollautomatische Erkennung von ZXQ1QXZ/dynamic Auswuchten von Kraftfahrzeugrädern
Linie, geeignet für ZXQ2QXZ/double-sided Unwucht Erkennung von Rädern aus Aluminiumlegierung.
