Technical Specifications
| Typ | RDB-100A | RDB-100B | RDB-250B | RDB-100D |
| Massebereich des Rotors (kg) | 5-100 | 5-100 | 5-250 | 20-100 |
| Maximaler Durchmesser (mm) | φ130 | φ130 | φ150 | φ130 |
| Abstand zwischen linkem und rechtem Podest(mm) | drei Sockel 2400 | max. 2400 | max. 3000000 | max. 3000000 |
| Maschinenbettlänge | 4430 | 4430 | 5030 | 5030 |
| Bereich des Zapfendurchmessers (mm) | links & rechts podestalφ130 | φ130 | φ150 | links & rechts podestalφ130 |
| mittleres Podestφ100 | mittlere Sockel φ100 | |||
| Abgleichgeschwindigkeit (r/min) | 1600-4000 | 1200-3200 | ||
| Motorleistung (KW) | 3 | 3 | 7.5 | 3 |
| Maximaler Anfangswert Unwucht (g·cm) | 500 | 500 | 1000 | 500 |
| Mindestempfindlichkeit (g·cm) | 5 | 5 | 5 | 5 |
| Messebene | 3 | 2 | 2 | 4 |
| Abmessung (mm) | 4430×740×1000 | 4430×740×1000 | 5030×740×1050 | 5030×720×1000 |
| Option | Schweißmaschine – Schweißt das Unruhstück auf der Welle | |||
| TN1-63/160 Schweißmaschine | ||||
| Printer-outputs Testergebnisse | ||||
Anmerkung: Basierend auf den tatsächlichen Spezifikationen (kann nach Kundenanforderungen verhandelt werden)

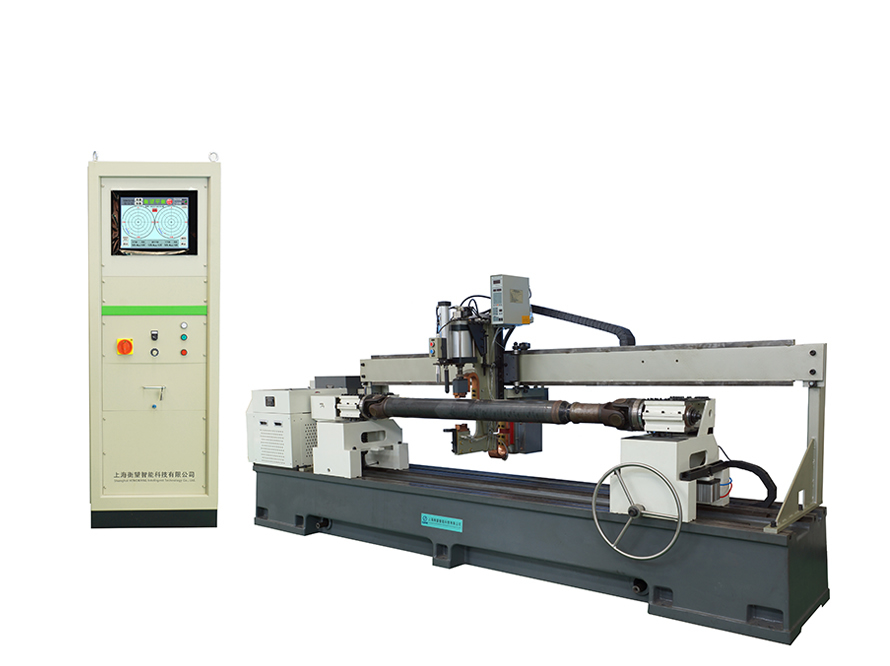

Auswuchtmaschinen für Antriebswellen 1. Einfache Software mit intuitiver Verwendung Unwucht Korrekturanzeigen. 2.Ultra-high Genauigkeit und Wiederholbarkeit. 3.Globales Angebot und globale Unterstützung.
Klassifiziert in drei Typen, RDB-Serie mit solchen Eigenschaften wie fortschrittliche Technologie, hohe Effizienz, einfache Bedienung, direkte Anzeige, schnelle Messung und stabile Leistung, ist eine Art spezifische Maschine für Propellerwelle.
Typ A, für drei Ebenen Propellerwelle, kann auch für zwei Ebenen Propellerwelle verwendet werden, wenn der mittlere Sockel un-mounted ist. Pneumatisches Schloss und Schutzbügel in der Mitte und rechts Sockel macht die Bedienung einfach und sicher.
Typ B für einen schweren Einzelschaft mit zwei Sockeln. rechte Sockel pneumatisch verriegelt oder entriegelt.
Typ C, besonders konstruiert für drei Rohre, montierte Welle mit vier Sockeln auf einem Maschinenbett. Unwucht-Wert und -Phase können innerhalb eines Einzellaufs erhalten werden, indem zuvor die Radius zweier Korrekturebenen vor dem Start angepasst werden.
Product Features
01
Speziell entworfene Halterungen können mechanische Kraft effektiv übertragen.
02
Der langlebige und zuverlässige Sensor besitzt eine hohe Empfindlichkeit.
03
Die permanente Kalibrierung bringt eine hohe Genauigkeit.
04
Anwendbar für Rotoren, die nicht mit Riemen angetrieben werden können oder große Leistung benötigen.
Probenrotor

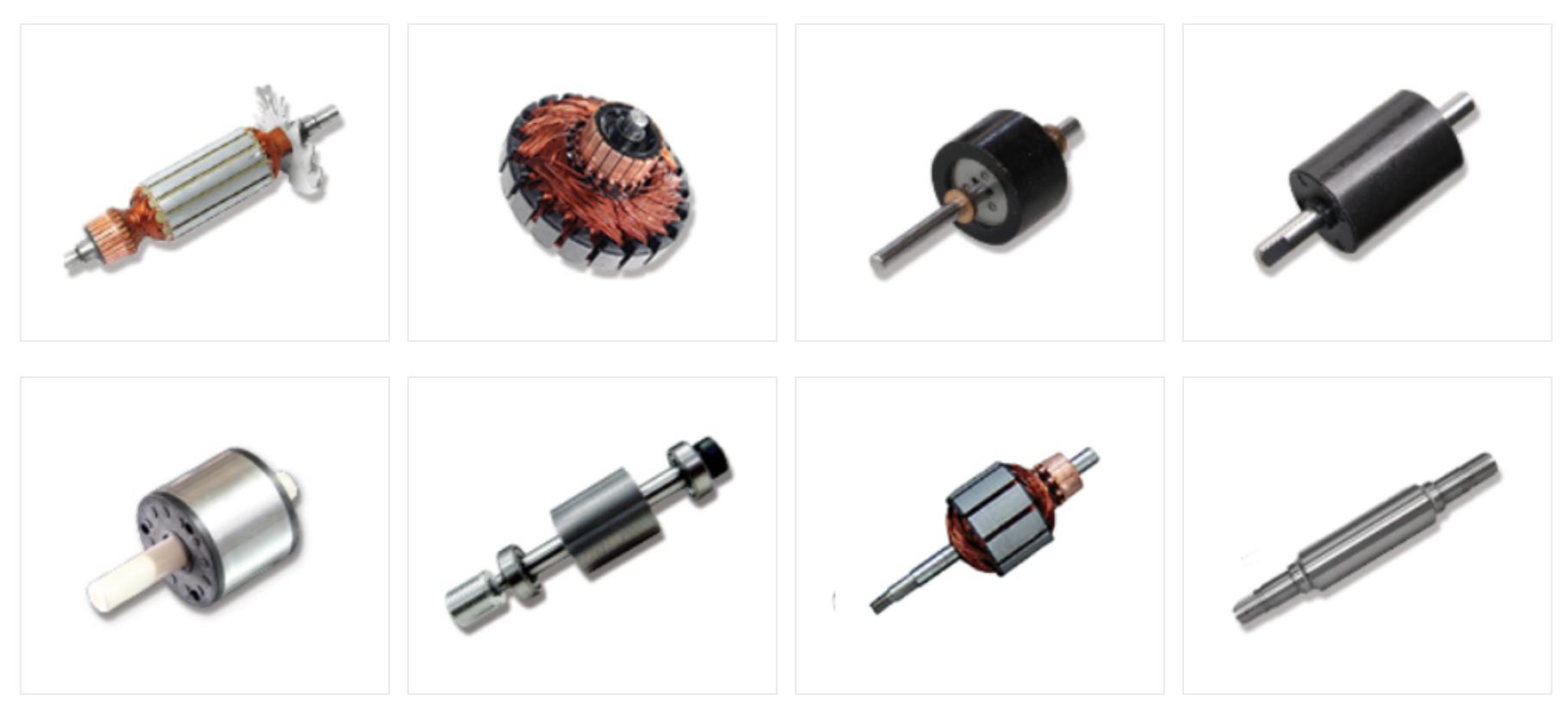

Mini-Ringriemen Auswuchtmaschine Werkstück:

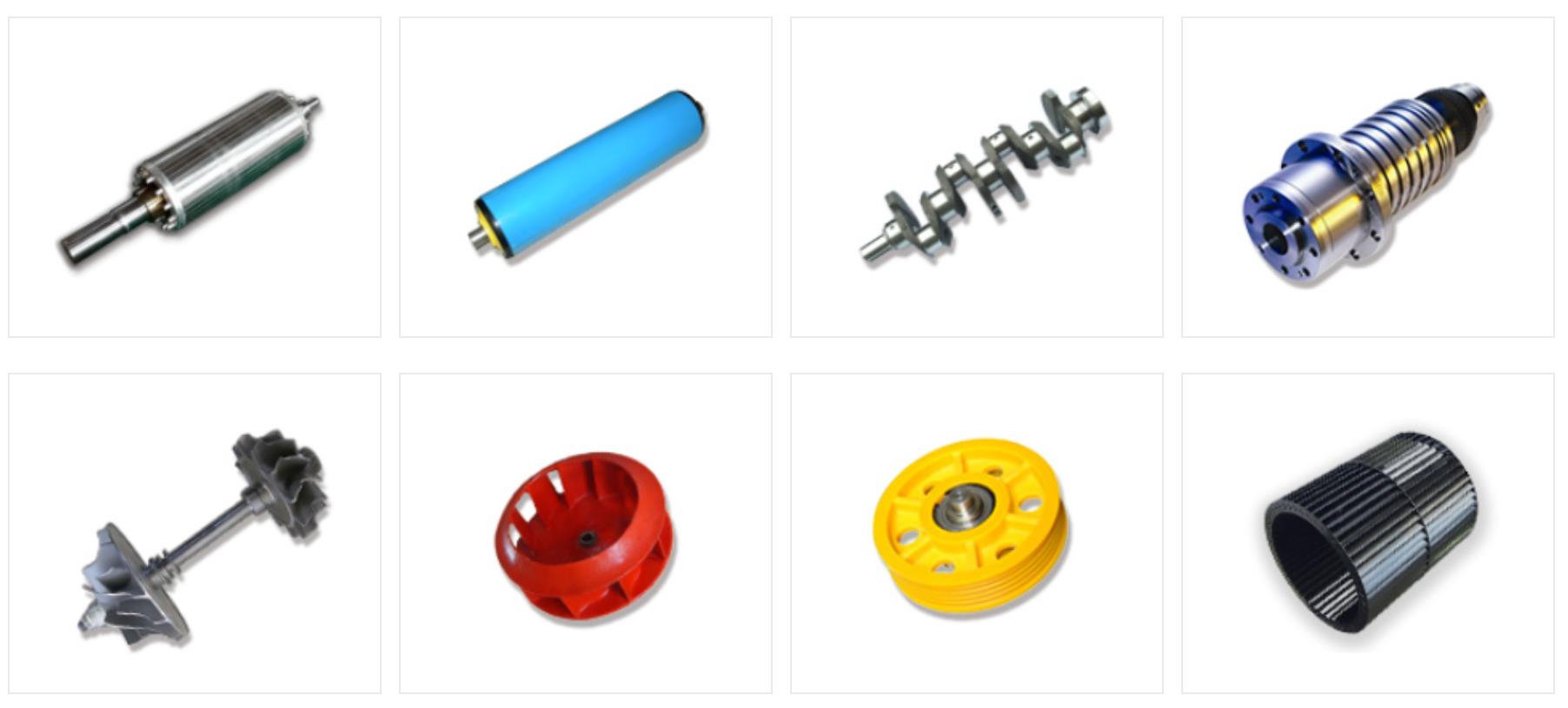

Kleiner Ring treibt den Balancer Werkstück an:
